轉速計又叫測速儀、轉速表，用來測量物體的旋轉的速度。

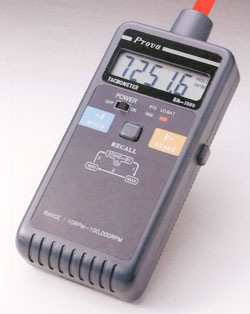

轉速計/測速儀/轉速表按其測量的方式可分為接觸式和非接觸式轉速計/測速儀/轉速表。非接觸式的轉速表又可以叫激光轉速表。
在工業控制中經常要進行轉速測量,一般采用的是接觸式轉速計，這種轉速計必須頂在轉軸中心才能進行測量，使用起來不方便，而且局限性很大，安全性也不是很好。因此，我們?cè)O(shè)計了采用光電傳感器的非接觸式轉速計，測量范圍從1．0～9999轉／分鐘，四位數碼管顯示，當被測轉速小于1000轉／分鐘時，精確到0.1轉／分鐘。
轉速計/測速儀/轉速表的測量原理：
接觸式轉速計/測速儀/轉速表利用離心力的原理,速度越高作用于彈簧的離心力越大,指針偏移越多，用的是傳感器,有各種速度計,有電磁,有霍爾,有光柵式等技術。
非接觸式轉速計/測速儀/轉速表是在被測旋轉軸上貼一片鋁箔作為反光體，當反光體轉到光電傳感器的正前方時，光電傳感器發出的紅外光束被反射回來，同時被光電傳感器上的紅外接收管接收，產生一個脈沖信號，我們利用這個信號的邊沿觸發單片機內部的高精度定時器進行計時，精度可達1μs，當反光體再次轉到光電傳感器的正前方時，利用光反射信號的邊沿停止單片機計時。這樣轉軸的旋轉周期t就被精確地測量出來了，然后單片機把周期換算成轉速并通過LED數碼管顯示出來。
